3. Constructie-elementen toevoegen
Constructie-elementen zijn de daken, gevels, vloeren, ramen, deuren en panelen waar warmte doorheen kan ontsnappen. Elk element hangt onder een rekenzone. Op deze elementen worden later de isolatiemaatregelen toegepast.
Voorwaarden
- Minimaal één rekenzone bestaat in het dossier.
- De sectie Gebouw in het opnameformulier is uitgeklapt en de rekenzone is zichtbaar.
Stappen
1. Klik het +-icoon op de rekenzone
In het rijtje actie-icoontjes rechts op de rekenzone-regel is het eerste icoon een +. Klik dit aan om een hoofd-element toe te voegen.
2. Kies het elementtype

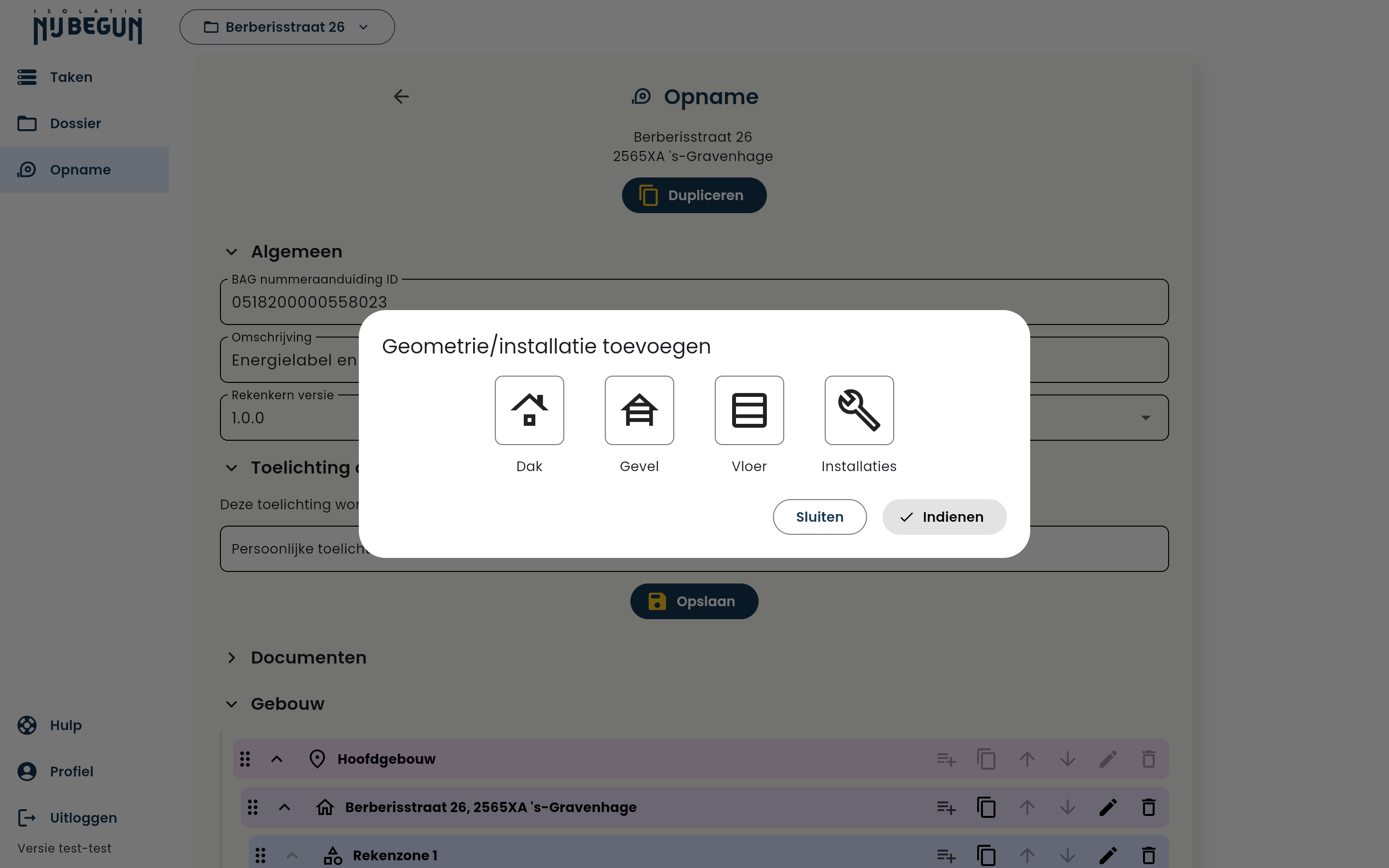

Het dialoogvenster Geometrie/installatie toevoegen opent met de keuzes:
- Dak — hellend of plat dak
- Gevel — buitenwand of binnenwand naar onverwarmde ruimte
- Vloer — begane-grondvloer, verdiepingsvloer, vloer boven kruipruimte
- Installaties — container voor het ventilatiesysteem (zie Ventilatiesysteem toevoegen); verwarming en koeling zijn bij Nij Begun verborgen
Selecteer het type en klik Indienen.
3. Vul de elementgegevens in

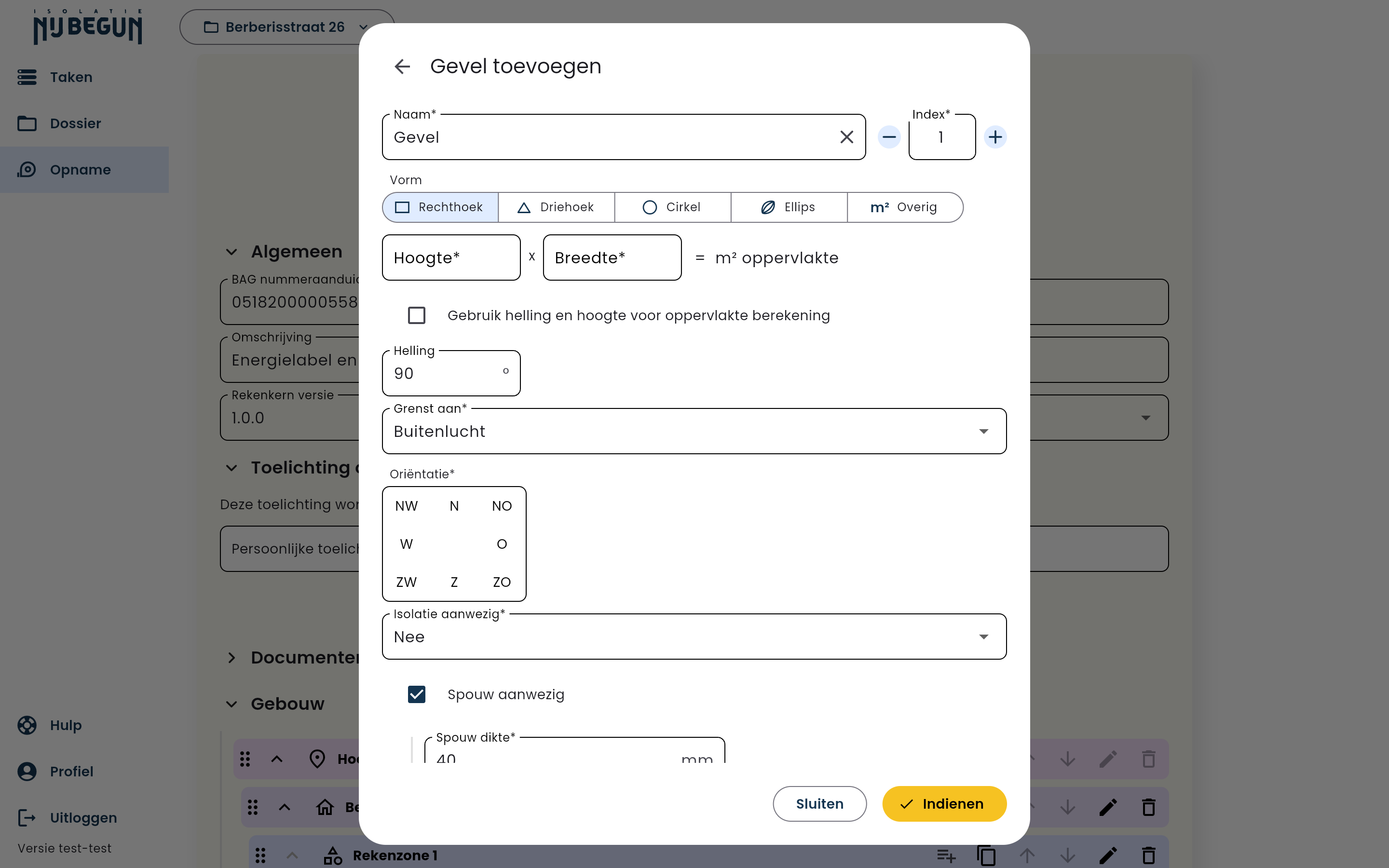

Per elementtype verschilt de set velden. Voor een Gevel bijvoorbeeld:
- Vorm — rechthoek, driehoek, cirkel, ellips of m² overig
- Hoogte en Breedte — bij rechthoek: oppervlakte wordt berekend
- Helling en Grenst aan
- Oriëntatie — verplicht voor gevels en daken
- Isolatie aanwezig + isolatietype/dikte
- Spouw aanwezig + Spouw dikte bij gevels (Nij Begun-specifiek)
4. Sub-elementen toevoegen (raam, deur, paneel)

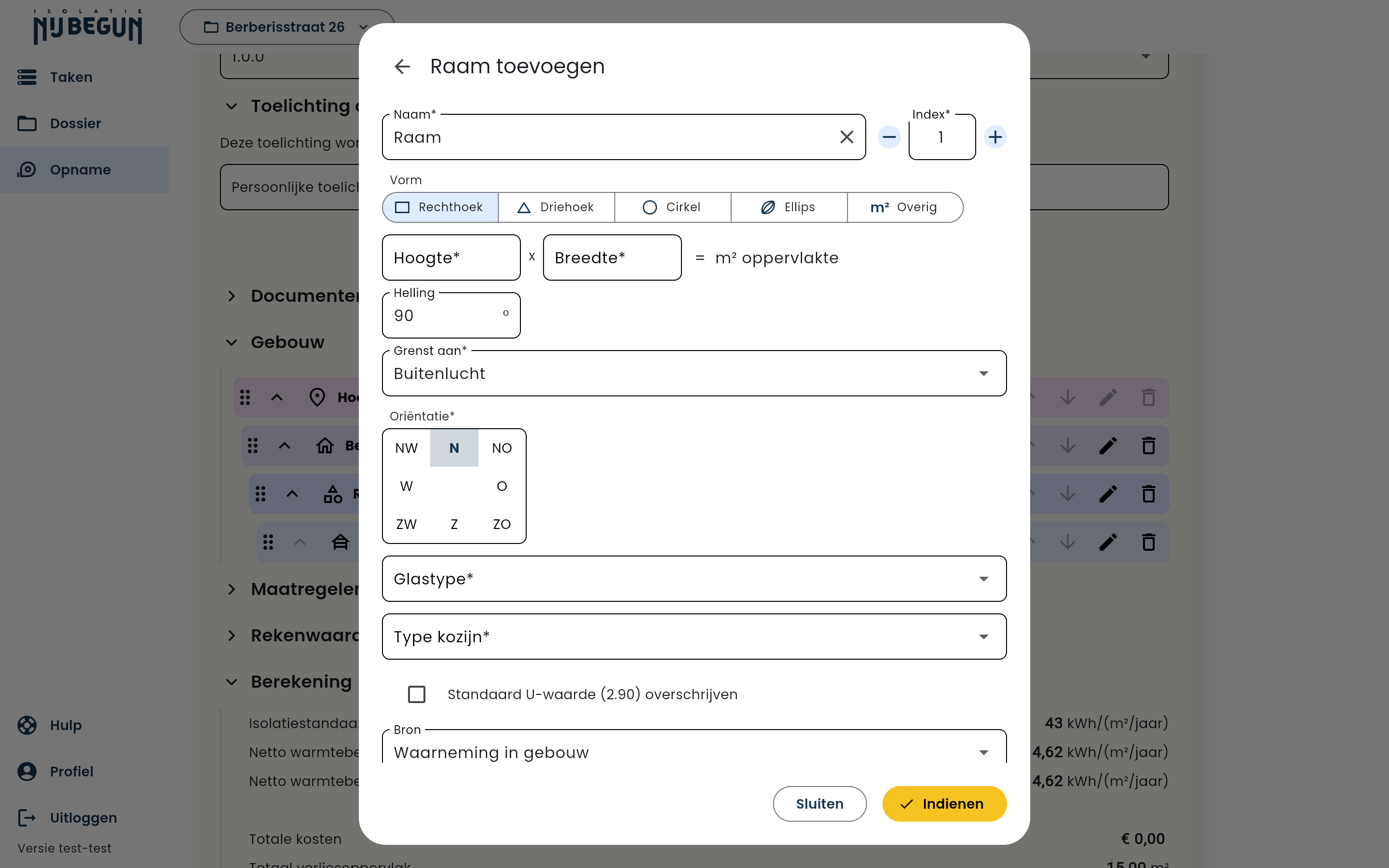

Klik op het +-icoon op de gevel-regel om een sub-element toe te voegen. Het dialoogvenster Geometrie toevoegen opent met Deur, Raam en Paneel. Het sub-element wordt afgetrokken van de gevel-oppervlakte bij de berekening.
Tip — kopiëren
Voor identieke elementen (twee gelijke ramen, drie identieke binnenmuren) klik je het kopieer-icoon naast het element. De software dupliceert het element binnen dezelfde zone; je past alleen het verschil aan (bijvoorbeeld oriëntatie).
Isolatietype bij een vloer: vloerisolatie of bodemisolatie
Bij een vloer boven een kruipruimte kies je één of meer isolatietypes. Die keuze bepaalt waar de opgegeven dikte terechtkomt, en dat maakt een groot verschil:
| Keuze | Wat het betekent | Effect |
|---|---|---|
| Floor Insulation | Isolatie in of onder de vloer zelf | Verhoogt de Rc van de vloer |
| Bodemisolatie | Isolatie op de bodem van de kruipruimte | Vloer blijft ongeïsoleerd; de warmteverliezen naar de bodem nemen af |
| Onbekend | Er is isolatie, maar het type is niet vastgesteld | Wordt gerekend als vloerisolatie |
Bodemisolatie levert veel minder op dan vloerisolatie. Voor een vloer van 31 m² uit 1966 met 350 mm:
- geen isolatie → effectieve Rc 0,23
- 350 mm bodemisolatie → effectieve Rc 0,43
- 350 mm vloerisolatie → effectieve Rc 7,98
Dat is logisch: bodemisolatie ligt op de bodem van de kruipruimte, dus de warmte loopt nog altijd uit de woning in de (geventileerde) kruipruimte. Alleen het verlies van de kruipruimte naar de bodem wordt kleiner.
Er is één veld voor de dikte. Vink je beide types aan, dan wordt diezelfde dikte voor de vloer én voor de bodem gebruikt. Vul in dat geval de dikte van de vloerisolatie in: die bepaalt vrijwel het hele resultaat.
Kies je Onbekend, dan krijgt de vloer de volledige isolatiewaarde alsof het vloerisolatie is. Dat is de gunstigste aanname. Weet je dat het om bodemisolatie gaat, kies dat dan expliciet, anders wordt de woning te goed voorgesteld.
Kanttekeningen
- Spouw dikte is verplicht in Nij Begun. Vink je bij een gevel Spouw aanwezig aan, dan moet je ook de Spouw dikte invullen (typisch 4–10 cm). Zonder dikte kun je het isolatieplan niet afronden. Dit is anders dan in de NTA8800-flow, waar de spouwdikte optioneel is.
- Alléén schil-elementen hier. Dit hoofdstuk gaat over de schil (daken, gevels, vloeren). Het ventilatiesysteem voeg je toe via Installaties in hetzelfde keuzemenu — zie Ventilatiesysteem toevoegen. Verwarming en koeling zijn bij Nij Begun verborgen.
- Oriëntatie per element. De oriëntatie van een element kan afwijken van die van de zone (bijvoorbeeld de zij-gevel van een hoekwoning). Vul de oriëntatie per element in.
- Sub-elementen alleen via + op de gevel. Ramen, deuren en panelen worden niet rechtstreeks aan een rekenzone gekoppeld, maar altijd aan een gevel. Klik daarom eerst het +-icoon op de gevel-regel, niet op de zone.
- Volgorde. Voeg eerst alle "grote" elementen toe (daken, gevels, vloeren) en pas daarna de sub-elementen (ramen, deuren, panelen). Verwijderen van een gevel verwijdert ook al zijn sub-elementen.
