4. Ventilatiesysteem toevoegen
Het ventilatiesysteem van de woning leg je vast onder Installaties. In tegenstelling tot de NTA8800-flow zijn verwarming en koeling bij Nij Begun verborgen, maar ventilatie is wél onderdeel van de opname — het ventilatiesysteem beïnvloedt het warmteverlies en daarmee de isolatiestandaard.
Let op: "Ventilatie toevoegen" via Installaties is iets anders dan het toekomstige Ventilatieplan-tabblad. Die laatste is bedoeld voor een uitgebreid ventilatie-ontwerp met luchtdebieten per ruimte en is nog in ontwikkeling. Voor de huidige opname gebruik je het hier beschreven Installaties-pad.
Voorwaarden
- Minimaal één rekenzone bestaat in het dossier.
- De sectie Gebouw is uitgeklapt en de rekenzone is zichtbaar.
Stappen
1. Klik + op de rekenzone
In de Gebouw-sectie klik je op het eerste actie-icoon (+) rechts op de rekenzone-regel. Het dialoogvenster Geometrie/installatie toevoegen opent.
2. Kies Installaties
Selecteer het sleutel-icoon Installaties rechts in het keuzemenu en klik op Indienen. Het formulier Installaties toevoegen opent.
3. Maak de installaties-groep aan
Geef de groep een naam (standaard: Rekenzone installaties) en klik op Indienen. Onder de rekenzone verschijnt een nieuwe regel Rekenzone installaties met een sleutel-icoon.
4. Klik + op de installaties-groep
Klik op het +-icoon rechts op de zojuist aangemaakte Rekenzone installaties-regel. Bij Nij Begun opent direct het formulier Ventilatie toevoegen; verwarming en koeling zijn niet beschikbaar.

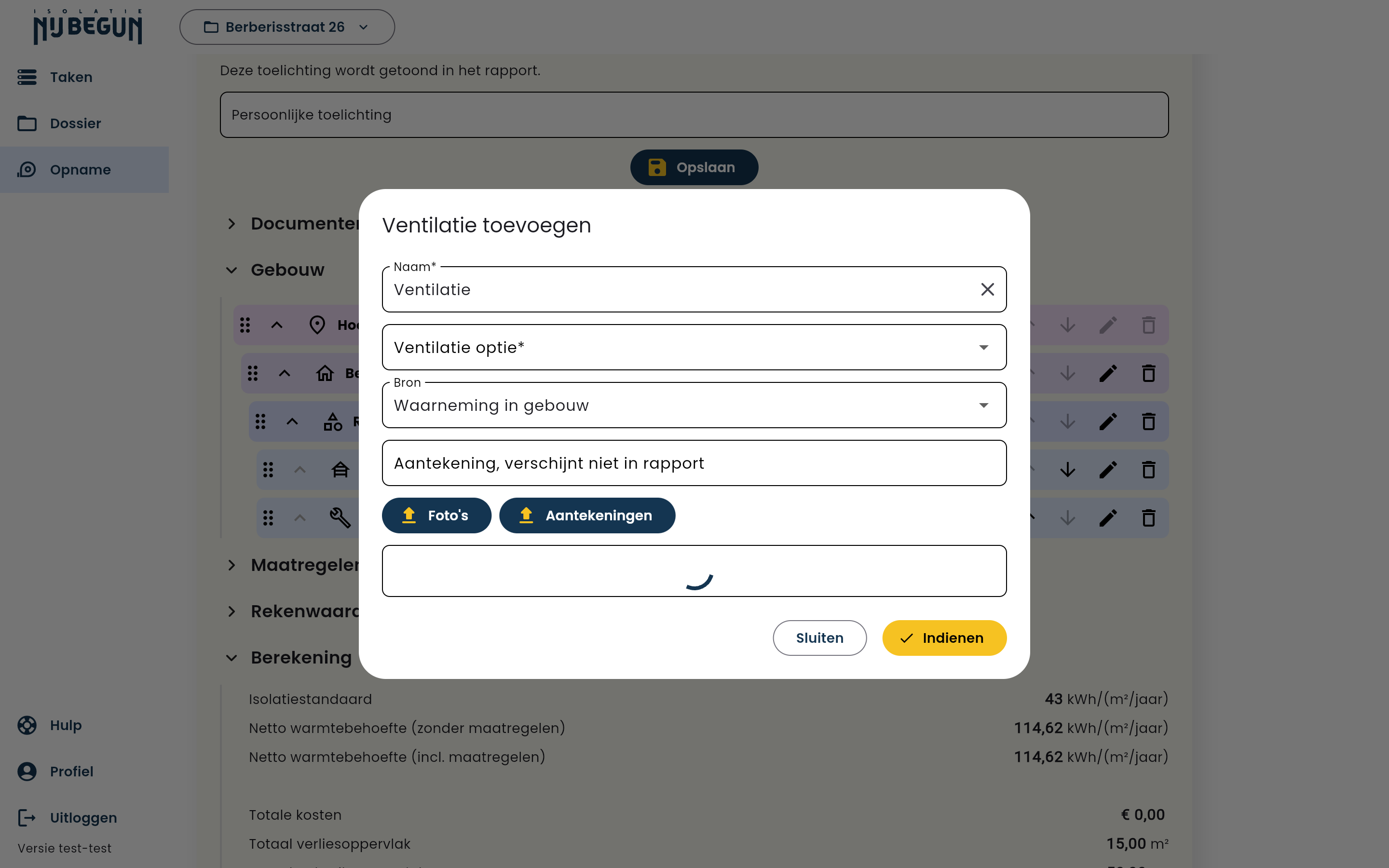

5. Kies een ventilatie-optie
Open de dropdown Ventilatie optie* en kies het type dat in de woning aanwezig is (zie lijst hieronder). Geef eventueel een naam en kies een Bron (standaard: Waarneming in gebouw). Klik Indienen.

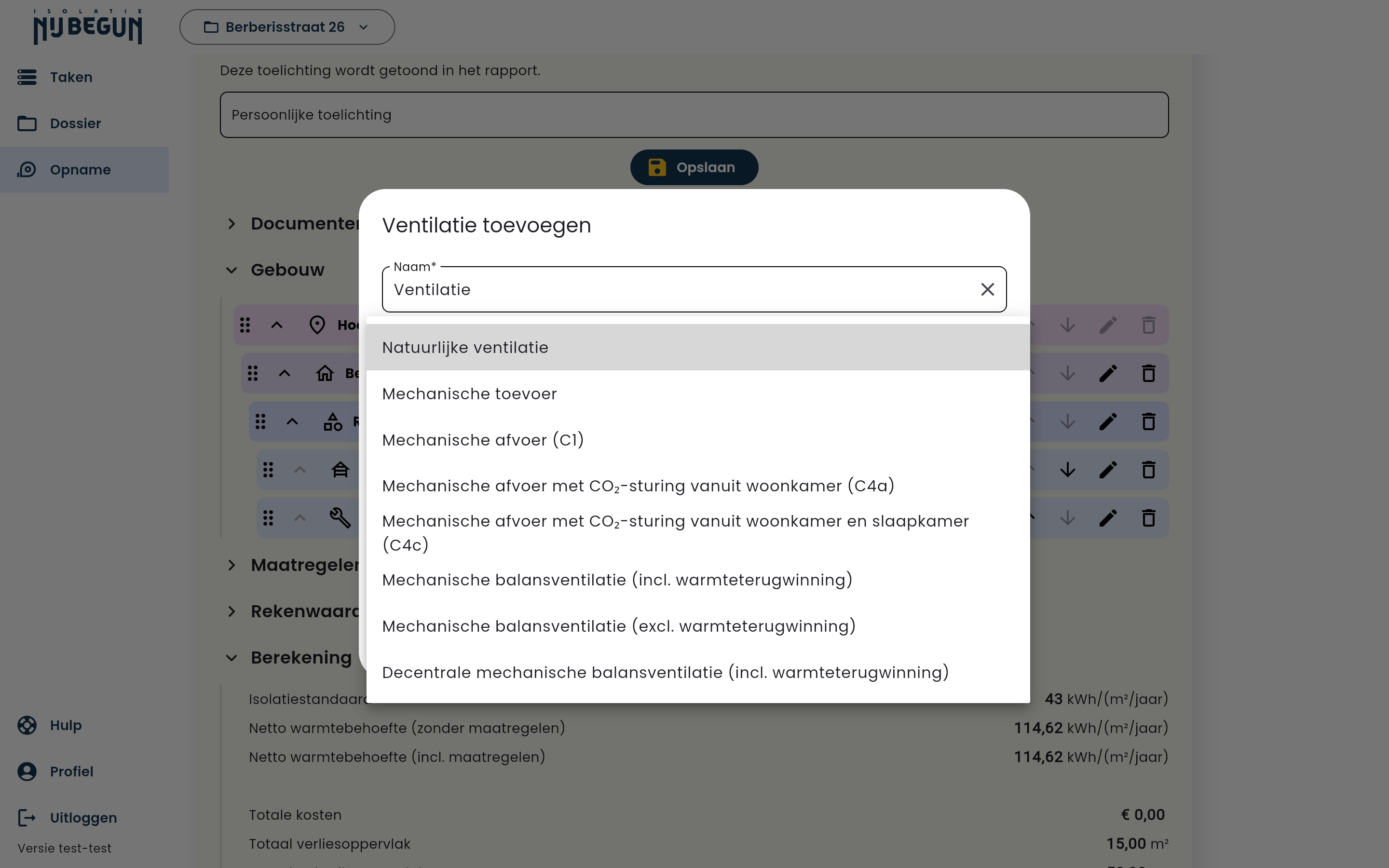

Beschikbare ventilatie-opties
De dropdown Ventilatie optie biedt de volgende keuzes (NTA8800-conform):
| Optie | Omschrijving |
|---|---|
| Natuurlijke ventilatie | Volledig natuurlijke aan- en afvoer (oudere bouw, geen mechanische units) |
| Mechanische toevoer | Mechanische aanvoer, natuurlijke afvoer |
| Mechanische afvoer (C1) | Mechanische afvoer, natuurlijke toevoer; constant debiet |
| Mechanische afvoer met CO₂-sturing vanuit woonkamer (C4a) | Mechanische afvoer met CO₂-regeling in de woonkamer |
| Mechanische afvoer met CO₂-sturing vanuit woonkamer en slaapkamer (C4c) | Idem, met sturing op meerdere ruimtes |
| Mechanische balansventilatie (incl. warmteterugwinning) | Gebalanceerde aan- en afvoer met WTW |
| Mechanische balansventilatie (excl. warmteterugwinning) | Gebalanceerde aan- en afvoer zonder WTW |
| Decentrale mechanische balansventilatie (incl. warmteterugwinning) | Decentrale units (vaak per kamer of zone) met WTW |
Kanttekeningen
- Eén installaties-groep per rekenzone. De software ondersteunt op dit moment één installaties-container per zone — meerdere groepen aanmaken is mogelijk, maar verwarrend voor het rapport. Voeg liever extra ventilatie-systemen toe binnen dezelfde groep.
- Alléén ventilatie bij Nij Begun. Hoewel de installaties-container in NTA8800 ook verwarming, koeling en tapwater bevat, worden die in Nij Begun verborgen. Zie je deze toch verschijnen? Controleer of het dossier in de juiste opname-modus staat.
- Bron-veld. Standaard staat Waarneming in gebouw ingevuld. Pas dit aan naar bijvoorbeeld Opgave eigenaar wanneer je de informatie van de bewoner overneemt zonder eigen waarneming.
- Effect op berekening. Het gekozen ventilatietype is een belangrijke variabele in de Qv10-berekening en de uiteindelijke isolatiestandaard. Verifieer het type ter plekke (kijk naar de roosters, dakdoorvoeren of unit) — een aanname op afstand levert vaak een verkeerde uitkomst.
- Verwijderen. Verwijder een ventilatie-entry via het prullenbak-icoon op de regel. Verwijder de installaties-groep zelf alleen als er geen andere installaties onder hangen.
